引脚定义 (Pinout)

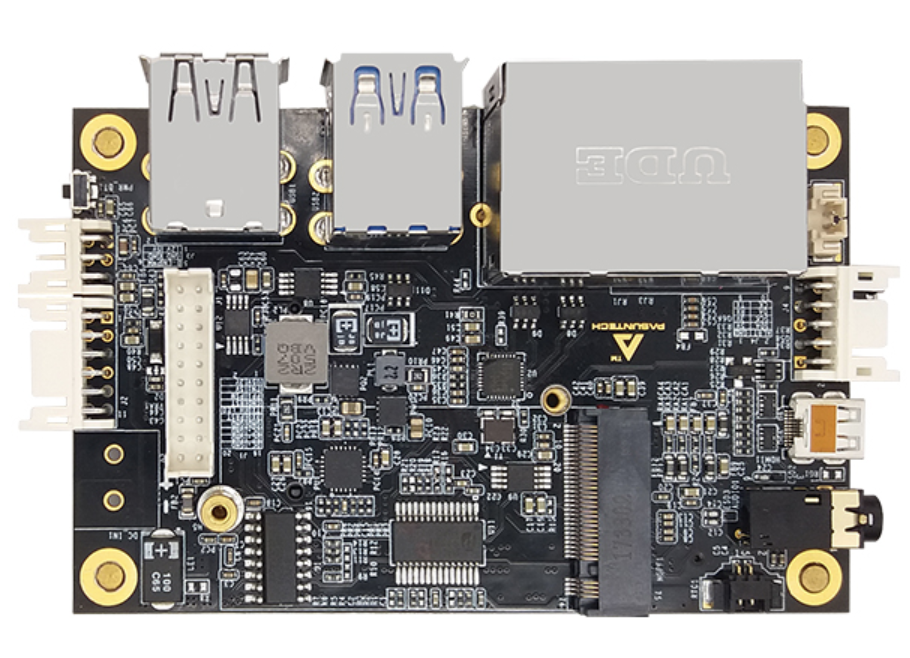

核心引脚分布
Section titled “核心引脚分布”这是开发板的主要 IO 分布。请注意，部分引脚带有内部上拉电阻。
| 引脚编号 | 名称 | 类型 | 功能说明 | 备注 |
|---|---|---|---|---|
| P1 | 3V3 | 电源 | 3.3V 电源输出 | 最大 500mA |
| P2 | GND | 地 | 电源地引脚 | - |
| P3 | IO0 | PWM | GPIO / PWM0 | 启动模式选择位 |
| P4 | TXD | UART | 调试串口发送 | 逻辑电平 3.3V |
| 引脚编号 | 名称 | 类型 | 功能说明 | 备注 |
|---|---|---|---|---|
| P11 | ADC1 | 模拟 | 12位 模拟输入 | 0 - 3.3V |
| P12 | SDA | I2C | I2C 数据线 | 需要外部上拉 |
